운영비용 절감 및 신뢰성을 보장하는
슈나이더 일렉트릭 친환경 Cooling System

쿨링용량 52.3kW
냉매 Chiller Water
기타 humidifiers / EC FAN / Multi-function LCD Control

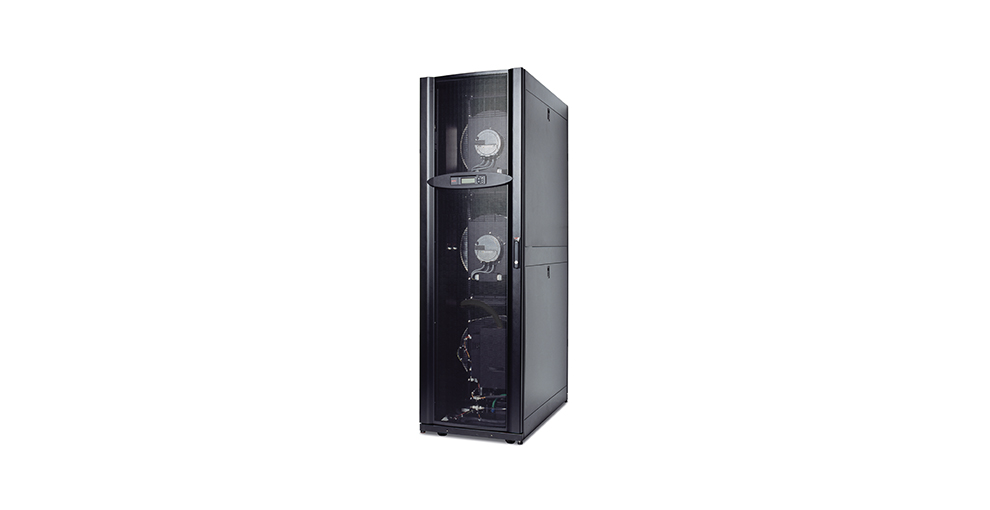

근접 냉각 방식_InRow

InRow RP는 냉각을 최대화하여 매우 효율적으로 작동될 수 있도록 설계된 고용량 냉각 장치입니다.
InRow RP 제품은 공냉식 타입의 냉각 장치와 냉수를 사용하여 냉각 용량을 극대화한 냉수 타입의 냉각 장치가 있습니다.
냉수 및 공냉식 냉각 제품은 모두 캐니스터 가습기와 전기 재가열을 통해 습도를 조절하여 데이터 센터 설계에서 해당 라인의 IT 부하에 대한 현열 냉각과 전체 데이터센터의 습도 조절을 위한 InRow 아키텍쳐를 활용할 수 있게 합니다.
InRow 방식은 냉각과 열원을 긴밀히 결합하여 배출된 공기가 민감한 IT 장비에 재순환되는 것을 방지합니다.
IT 장비에 흡입되는 온도를 모니터링하는 효율적인 에너지 절감 설계 방식을 이용하여 냉각 수요에 맞는 용량을 조절할 수 있어 총 소요 비용이 절감됩니다.
IT 장비에 흡입되는 공기의 온도에 따라 자동으로 속도를 제어할 수 있으므로 냉각 요구가 적은 기간에는 에너지 소비를 줄여 줍니다.
이 확장 가능한 모듈형 솔루션은 냉각 요구 증가에 따라 냉각 용량을 추가하여 어떠한 규모의 데이터센터에도 이상적인 InRow RP를 만들어서 적응성을 향상시켜 줍니다.

  • 유연한 적용성 : 신규 데이터센터 뿐만 아니라 기존 데이터센터 환경에도 적용 가능
  • 에너지 효율적 : 근접 냉각 구조는 기존 냉각 구조에 대비 30%의 효율 향상을 가집니다.
    이러한 구조와 함께 적용된 지능형 컨트롤은 적극적으로 열 부하에 맞게 팬 속도 및 냉각 용량을 조절하여 에너지 소비를 줄입니다.
  • 손쉬운 관리 : 유지보수에 필요한 모든 작업을 기기의 앞, 뒤쪽에서 모두 처리 가능합니다. 모듈식 구성은 교체를 쉽게하고 평균 수리 시간을 줄입니다.

가용성

  • 능동형 응답 제어 : 적정한 서버 흡입구 온도를 유지하기 위해 냉각 용량을 모니터링하고 능동적으로 조절합니다.
    마이크로프로세서 컨트롤러를 통해 장치의 동작 및 상태에 대한 가시성이 제공됩니다.
  • 예측 가능한 냉각: 랙 라인에 장치를 배치하면 냉각원은 열부하에 더 가까워 집니다. 이를 통해 공기의 혼합을 막고 체계적인 냉각을 수행할 수 있습니다.
  • 랙 흡입구 제어 : IT 장비에서 일정한 흡입구 온도를 보장합니다.
  • 증기 가습기 : 가습은 독립식 증기 캐니스터 가습기를 통해 조절되므로 효율성이 높고 유지 관리가 용이합니다. 순수 증기 캐니스터는 용량 출력을 일관되게 유지하므로 별도의 유지 관리 계획이 거의 필요 없습니다.
  • 실시간 용량 모니터링 : 현재 및 사용 가능한 냉각을 보여주는 실시간 디스플레이가 제공되며 원격에서 모니터링이 가능합니다.
  • 전기 재가열 : 제습 과정에서 과도한 냉각을 방지합니다.

적응성

  • 모듈형 설계 : 수요 증가에 따라 냉각 성능을 확장할 수 있는 솔루션을 제공 합니다.

보수 용이성

  • 현장 교체형 부품: 팬과 전자 모듈은 장치를 분해하지 않고도 쉽게 교체가 가능합니다.

관리 용이성

  • 마이크로프로세서 컨트롤러: 80자 LCD 영숫자 백라이트 디스플레이를 통해 커뮤니케이션과 경고 표시를 합니다.
